概述
真空引水罐是一種水泵吸水裝置，可使水泵由抽吸式吸水變?yōu)樽怨嗍轿夜緦I(yè)生產制造引水罐，用于各類離心泵前以增加泵的吸程，針對不同的水泵我們有各類型號的引水罐與之相配套，簡單實用、安裝方便、價格便宜、安全可靠、外形美觀，可被廣泛使用。方便客戶需要，可根據客戶要求定制。
真空引水罐特點
真空引水罐使用于無自吸功能的下吸式（水低泵高）水泵，真空引水罐結構獨特，真空度高，從而保證了水泵較高的工作效率，真空引水罐是代替真空引水泵的優秀選擇。
真空引水罐工作原理
采用真空引水罐引水，就是在水池和泵之間的吸入管路上安裝一個密封的水罐（箱），在啟動水泵之前，注滿真空罐（泵內也注滿水）。當水泵啟動之后，水泵會先抽取真空罐內的水，真空罐內的液位下降，管內形成真空，壓力低于水池液面的大氣壓力，此時水就會沿著吸入管進入真空罐。當水泵的排液和吸入管路的進液達到平衡，真空罐內的液位也就不會再下降，達到穩定工作狀態。泵也就達到了額定工作狀態，源源不斷地將水輸送出去。停泵后，排水管內的水回流至真空罐內，完成了啟泵前的灌水工作，從而不需要再次罐泵，做到無人看守。
真空罐設計原理及其選用
真空罐引水裝置雖然簡單，但在選泵及真空罐容積確定方面要進行正確計算，同時要注意其它條件，如水溫、吸水高度，與氣壓供水設備聯合使用情況等。此外罐體必須密封，否則都會影響系統的正常供水。
水泵啟動前，真空引水罐內的水應灌至真空引水罐能做到的大存水量，此時罐內部由水+空氣兩部分構成.真空引水罐的計算方法比較復雜，我們一般采取簡易計算方法，（如您對詳細計算公式感興趣，請聯系我公司）
公式：
V=Vs×KV
KV取值4～6就能滿足要求。
設置要點
(1) 帶底閥的真空罐引水裝置

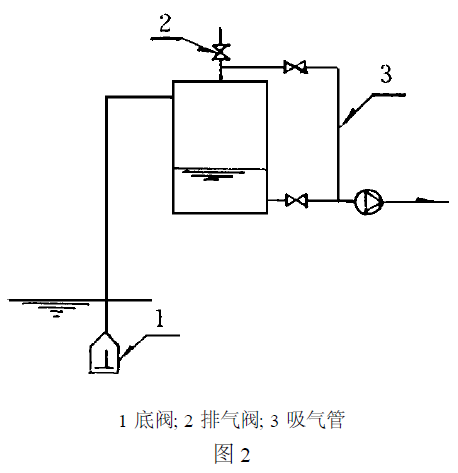

在真空罐吸水管上設底閥時，其容積可減少很多，如果在水泵吸水管和真空罐排氣管之間再連接一條吸氣管，如圖二所示，不僅能減小罐容積，而且能保持水泵長期穩定運行。吸氣管的作用是將由水中分離出來的氣體及時隨水流排走，不會積存于罐內， 這樣可長期穩定運行。
(2) 真空罐與氣壓罐組合給水系統
如圖三所示, 當補氣罐及水泵出水管上止回閥以前的管道水容積較小時(小于真空罐容積V2時)停泵后，在補氣罐補氣過程中，外界空氣有可能進入真空罐，破壞了真空度，待下次啟泵時不出水。這種情況在實際工程中曾發生過，后將補氣罐容積加大而解決。解決方法可適當加大補氣罐容積或增加一個浮球式補水箱。
(3) 選泵與水溫
真空罐引水裝置在選泵時應注意以下問題：一是正確計算水泵揚程; 二是注意水溫。
真空罐能使水泵實現自灌式吸水，但這與水池或開式水箱的自灌式吸水條件不同，它是在 負壓條件下吸水，所以在確定水泵靜揚程時應從水池低設計水位算起，當從真空罐水位算起時，要把罐內的負壓值考慮進去。
真空罐裝置用于循環冷卻水或某些水溫較高的工業廢水(如印染廢水)時，要特別注意水溫這個條件，以免水泵產生氣蝕。當依照流量和揚程選好水泵后，要根據實際水溫對水泵的允許吸上真空高度Hs進行修正(Hs是標準狀況下水泵的允許吸上真空高度，修正公式略)，使修正后的Hs不得小于PK，否則會產生氣蝕，破壞水泵正常工作，這種情況在實際工程中也發生過。
安裝使用
1、依次連接吸水管、真空罐、水泵。
2、打開罐頂?shù)那蜷y，并打開大封頭上的進水口球閥，將清水加入罐內。當灌頂部的球閥有穩定的水流出后，關閉進水口及頂部球閥。
3、確認無漏水處后，即可啟動水泵，投入正常使用。
訂貨需知
*告知吸水管徑
*吸水管高度、長度
 | |
 |  |
 |  |
 |
